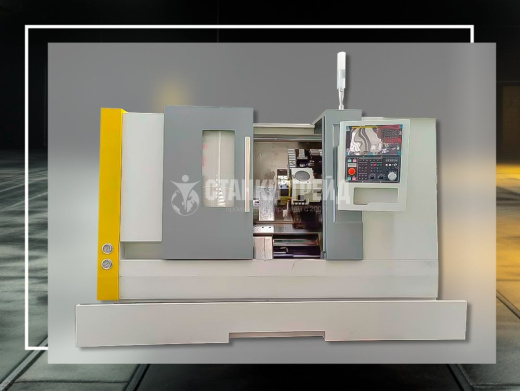

Токарный станок с наклоной станиной Orson TCK66A
Комплектация:
Описание
Orson TCK66A профессиональный, высокоточный, токарный станок ЧПУ с наклонной станиной для серийного среднего и крупного производства. Обладает функционалом токарного станка с возможностью установки приводного инструмента для боковой обработки материала. Максимально подходит для комплексной обработки детали с двух сторон. Обрабатывает цилиндрические заготовки, тела вращения и другие изделия путем сверления, нарезания резьбы, развертки (в том числе с отклонением от оси вращения шпинделя), торцевания, зенкерования, растачивания сквозных и глухих отверстий, проточки канавок, отрезки и т.д. Жесткая конструкция с углом 45 градусов отлично поглощает вибрации, что обеспечивает долговечность эксплуатации и высокую точность работы. ЧПУ автоматизирует процесс работы и исключает человеческий фактор, что благоприятно сказывается на скорости и качестве производства. Комплектуется системой СОЖ, частотным преобразователем скорости вращения шпинделя, защитными кожухами, сервоприводами по всем осям. Дополнительно можно комплектовать различными системами управления, цанговым гидравлическим патроном, барфидером (податчик прутка). Станок надежен в эксплуатации и сочетает в себе оптимальную цену и набор характеристик.
Станок выполняет
- точение наружных поверхностей,
- расточка отверстий,
- расточка внутренних криволинейных поверхностей конической формы,
- обработка наружной и внутренней резьбы,
- обработка дуг,
- разворачивание отверстий.
Применение
Широко применяется на производствах, где требуется серийное производство изделий. Можно изготавливать валы, диски, втулки, муфты, кольца, мебельную фурнитуру, сувенирную продукцию, шахматы, шашки, шайбы, ролики, болты. Также используется в судостроении, машиностроении, автомобилестроении, металлургии, оружестроении, приборостроении и т.д
Материал
Подходит для чистовой и черновой обработки любых видов металлов, в том числе цветных, легкосплавных и всех видов дерева и пластика.
Особенности
- Простой в эксплуатации и обучении
- Виброустойчивый за счет жесткой конструкции и шлифованных направляющих
- Высокоточный, шпиндель с погрешностью <0.009 мм
- Система датчиков: концевые, открывания дверей
- Переключает обратную и прямую подачу без остановки
- Гидравлический патрон
- Кнопка аварийной остановки
- Нарезает различные виды резьб
- Комплектующие всегда на складе
- Надежные электронные компоненты
- Гарантия 12 месяцев
Ø отверстия патрона, мм |
85 мм |
Проходное отверстия шпинделя, мм |
65 мм |
Скорость вращения шпинделя, об/мин |
3000 |
Конус шпинделя |
А2-8 |
Перемещение по X/Z, мм |
280/600 |
Макс. скорость по оси X/Z, мм/мин |
18000 |
Точность позиционирования по осям X/Z, мм |
0,06 |
Повторяемость позиционирования по по X/Z, мм |
0,03 |
Ø пиноли задней бабки, мм |
100 |
Ход пиноли задней бабки, мм |
450 |
Конус задней бабки, |
Морзе MT5 |
Станина |
Наклонная 45° |
Сечение резца, мм |
25х25 |
Напряжение, В |
380 |
Габариты станка (ДхШхВ) |
3500х2000х2100 |
Вес, кг |
4500 |
Гарантия, мес |
12 |
