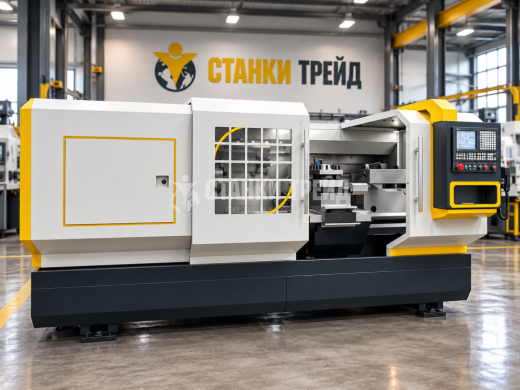

Токарно-винторезный станок с ЧПУ ORSON QK1313/РМЦ1500, GSK980TDI, над станиной 630 мм, двигатель 11 кВт, патрон отверстие 400 мм, 4 инструмента

Токарно-винторезный станок с ЧПУ ORSON QK1313/1500 — это высокопроизводительное оборудование для точной обработки металлических изделий. Модель оснащена русифицированной системой ЧПУ GSK980TDI, мощным двигателем на 11 кВт и патроном с отверстием 400 мм, что позволяет обрабатывать трубы диаметром от 30 до 126 мм и массой до трёх тонн. Одним из главных преимуществ этой модели является большое расстояние над станиной — 630 мм, что позволяет работать с заготовками больших диаметров. Конструкция станка и функционал делают его надёжным выбором для тяжелых индустриальных условий.

Высокая жесткость и точность обеспечиваются за счёт интегральной станины из высокопрочного металла. Ультразвуковая закалка направляющих позволяет выдерживать максимальные нагрузки при перемещении кареток, а покрытие направляющих специальной пастой Turcite поддерживает точность и минимизирует износ при длительной эксплуатации. Станок идеально подходит для обработки всех видов внутренней и внешней резьбы, включая метрическую, дюймовую, модульную, DP и коническую, а также выполняет все стандартные функции токарного станка с ЧПУ, такие как обработка внутренних отверстий и торцов валов и дисков.

Виды обработки

Применение

ORSON QK1313 находит широкое применение в таких отраслях, как нефтедобыча, угольная промышленность, горнодобывающая и химическая отрасли, а также в геологоразведке. Это оборудование незаменимо для обработки и ремонта бурильных труб, буровых штанг, резьбовых соединений и других деталей, используемых в тяжёлых условиях эксплуатации. Станок позволяет выполнять высокоточные операции, обеспечивая надёжность и долговечность соединений, что особенно важно для оборудования, работающего в агрессивных средах.

Система управления GSK980TDI

GSK980TDI — это усовершенствованная система ЧПУ с расширенным функционалом, модернизированная на основе GSK980TDB.lt. Она предлагает два типа панелей (горизонтальная и вертикальная) и оснащена цветным 8,4-дюймовым LCD-экраном. Система поддерживает управление по 5 осям (включая ось C) и двумя шпинделями, что значительно расширяет возможности работы. Минимальная единица команды — 0,1 мм, что обеспечивает высокую точность операций.

Особенности GSK980TDI:

• Интуитивный графический интерфейс с диалоговыми окнами управления.

• Возможность мониторинга в реальном времени и отображения ПЛК-диаграммы.

• Дополнительное программирование и функция предварительного просмотра программы.

• Поддержка MPG-режима и ряда ограничительных функций для безопасности.

Система выполнена в виде единой компактной панели с минимальным количеством соединений, что обеспечивает удобство в эксплуатации и уменьшает риск поломок. Передняя панель защищена по стандарту IP65, что позволяет использовать её в агрессивных условиях. Клавиатура оборудована механическими и мембранными кнопками, предназначенными для выполнения технологических операций, что делает работу оператора максимально комфортной и быстрой.

Дополнительные опции

Станок ORSON QK1313/1500 может быть оснащён различными дополнительными опциями, позволяющими адаптировать оборудование под конкретные задачи:

• Патроны различных диаметров.

• Системы управления ЧПУ для расширенных функциональных возможностей.

• Расстояние над станиной от 630 до 1300 мм, в зависимости от модификации.

• Отверстие шпинделя до 400 мм для зажима крупных заготовок.

• Конвейер для стружки для автоматизации очистки рабочей зоны.

• Более мощные шпиндели (11-30 кВт) для обработки более крупных и твёрдых материалов.

Материал

Станок подходит для чистовой и черновой обработки всех видов металлов, включая цветные, лёгкие сплавы, дерево и пластик. Он также позволяет работать с труднообрабатываемыми материалами, что делает его универсальным оборудованием для различных производств.

Особенности

• Простота в эксплуатации и обучении: Русифицированная система управления и интуитивно понятный интерфейс.

• Виброустойчивость: Тяжёлая и жёсткая конструкция обеспечивает стабильность даже при интенсивных нагрузках.

• Поддержка приводного инструмента: Возможность установки для расширения функционала.

• Высокоточный шпиндель: Погрешность менее 0.009 мм для обеспечения идеального качества обработки.

• Система датчиков безопасности: Включает концевые датчики и датчики открывания дверей.

• Переключение подачи: Поддержка смены направления подачи без остановки.

• 3-кулачковый механический патрон: Надёжное крепление заготовок различных форм.

• Кнопка аварийной остановки: Быстрая реакция на внештатные ситуации.

• Нарезка любых видов резьбы: Поддержка метрической, дюймовой, модульной, DP и конической резьбы.

• Гарантия наличия комплектующих на складе: Быстрое обслуживание и замена деталей.

• Надёжные электронные компоненты: Соответствие высоким стандартам качества для продолжительной эксплуатации.

• Гарантия 12 месяцев на весь станок.

ORSON QK1313/1500 — это мощный и надёжный токарно-винторезный станок с ЧПУ, который обеспечивает точную и стабильную обработку даже в самых сложных условиях. Идеально подходит для тяжёлой промышленности и производств, где требуется высокая точность, надёжность и универсальность.
