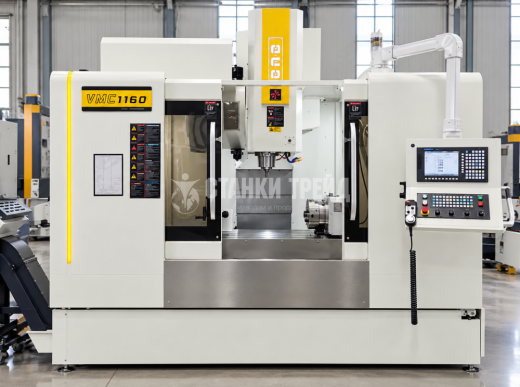

Вертикальный обрабатывающий центр ORSON VMC1160 4 осевой с токарной осью GSK

Комплектация:
ORSON VMC1160 — это современный вертикальный обрабатывающий центр для высокоточной и эффективной обработки деталей среднего и крупного размера. Его универсальность обеспечивается четырьмя осями, включая токарную ось, что позволяет выполнять как фрезерные, так и токарные операции. Интеграция системы ЧПУ GSK значительно упрощает управление процессами, обеспечивая надежность и точность при высоких нагрузках.
Описание оборудования
ORSON VMC1160 сочетает в себе прочную чугунную конструкцию и современные технологии обработки. Станок обеспечивает серийное производство деталей высокой точности, включая сложные профили и тел вращения. Установка токарной оси расширяет функционал станка, позволяя обрабатывать детали с высокой скоростью и минимальной погрешностью.
Жесткая конструкция рамы эффективно гасит вибрации, что увеличивает долговечность оборудования и поддерживает стабильно высокое качество обработки.
Для повышения удобства и производительности VMC1160 оснащен:
-
Системой СОЖ для эффективного охлаждения;
-
Частотным преобразователем для регулирования скорости шпинделя;
-
Комплектом защитных кожухов и надежной системой удаления стружки;
-
Сервоприводами по всем осям, обеспечивающими плавное и точное движение.
Применение
Вертикальный обрабатывающий центр ORSON VMC1160 востребован на производственных предприятиях в различных отраслях:
-
Машиностроение: изготовление валов, втулок, гайок, муфт, запчастей для механизмов;
-
Металлургия: обработка сложных заготовок из цветных и черных металлов;
-
Судостроение и автомобилестроение: производство высокопрочных деталей и элементов конструкции;
-
Инструментальная промышленность: создание матриц, штампов, пресс-форм;
-
Дизайн и сувенирное производство: изготовление декоративных изделий, фурнитуры, шахмат, шашек и других элементов.
Материалы для обработки
Станок способен эффективно работать с любыми металлами, включая:
-
Чёрные и цветные металлы;
-
Легкосплавные материалы, такие как алюминий;
-
Труднообрабатываемые сплавы;
-
Дерево, пластик и композитные материалы.
Ключевые преимущества
-
Гибкость и универсальность: токарная ось позволяет выполнять дополнительные операции, включая точение и обработку тел вращения.
-
Высокая точность: погрешность шпинделя менее 0,009 мм, что гарантирует соответствие требованиям даже самых сложных производственных задач.
-
Простота управления: русифицированная система GSK упрощает обучение операторов и настройку технологических процессов.
-
Долговечность конструкции: использование высококачественного чугуна и оптимизированной компоновки повышает срок службы оборудования.
-
Автоматизация и безопасность: минимизация ручного труда благодаря ЧПУ и наличие аварийной остановки для предотвращения поломок.
Дополнительные опции
Для повышения эффективности производства возможна установка дополнительных систем и оборудования:
-
Различные системы управления (Fanuc, Siemens);
-
Дополнительная пятая ось для расширения возможностей станка;
-
Автоматизация загрузки-выгрузки заготовок;
-
Оптимизация системы удаления стружки и охлаждения.
ORSON VMC1160 — это идеальный выбор для тех, кто ценит надежность, универсальность и высокую производительность оборудования. Станок адаптируется под задачи любого масштаба, обеспечивая стабильное качество обработки и высокую эффективность.
Наши специалисты готовы продемонстрировать работу станка на выставочных образцах и предоставить подробную консультацию по выбору конфигурации.
Рабочий стол, мм |
1200*600 |
Тип шпинделя, |
BT40 |
Мощность шпинделя, кВт |
11/15 |
Скорость вращения шпинделя, об/мин |
8000 (опционально 10000) |
Скорость реза, мм/мин |
1-8000 |
Перемещение по X/Y/Z, мм |
1100/600/600 |
Макс. расстояние от оси шпинделя до поверхности, мм |
650 |
Точность позиционирования по осям, мм |
0,0075 |
Повторяемость позиционирования, мм |
0,005 |
Расстояния между носом шпинделя и рабочей поверхностью, мм |
700 |
Стол Т слот, мм |
5-18*125 |
Размер рабочего поля 4 оси, мм |
200 на 700 |
Станина |
Вертикальная |
Количество инструментов, шт |
24 Okada |
Макс.вес инструмента, кг |
8 |
Макс.диаметр инструмента, мм |
78 |
Напряжение, В |
380 |
Габариты станка (ДхШхВ) |
3400*2480*2960 |
Вес, кг |
7000 |
Гарантия, мес |
12 |
